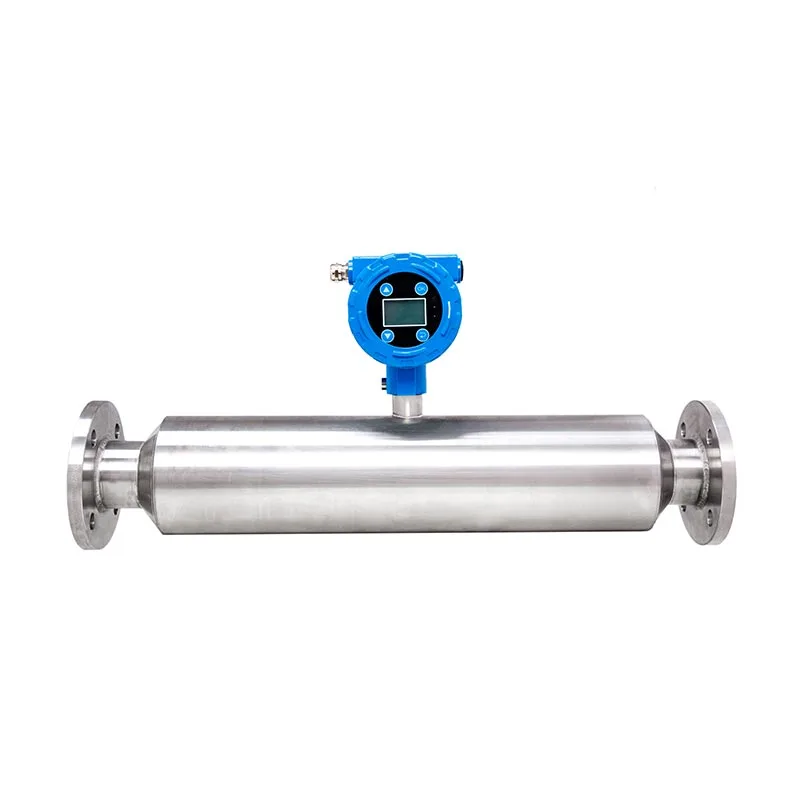

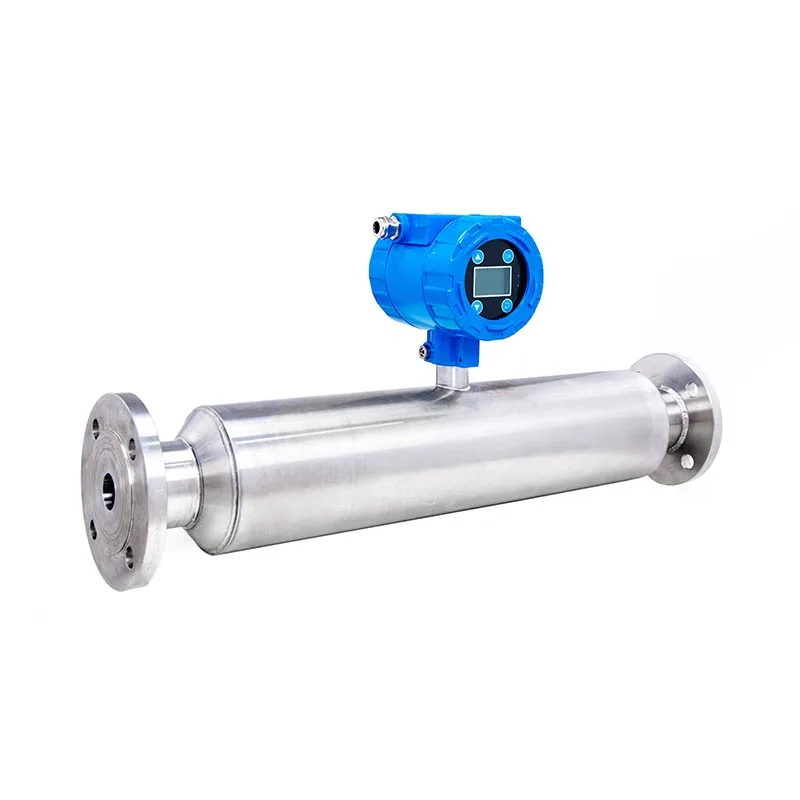

Altzairu herdoilgaitzezko lineako minda tubular-kontzentrazio-neurgailua Iragazki-prentsa euskarrirako kanalizazio-sistemarako

SINOU iragazki-prentsa monitorizazio automatikoko tresnak eskaintzen dituen fabrikatzaile profesionala da Altzairu herdoilgaitzezko lineako minda-kontzentrazio-neurgailu pertsonalizatua Iragazki-prentsa euskarrirako kanalizazio-sistemarako inprimaketa, kimiko, galvanoplastia eta papergintzako bezero globalak. Instalazio zuzeneko hodi hodi gisa diseinatua Iragazki-prentsa sarrerako minda kanalizaziorako egitura, likatasun handiko, koloratzaile korrosiboko lohiak eta minda kimikoak ditu helburu. Hondakin-uren inprimaketaren ezaugarriak.

Bustitako pieza guztiek SUS316L altzairu herdoilgaitza hartzen dute, aukerako Hastelloy korrosioaren aurkakoarekin pertsonalizazioa; denbora errealean 4-20mA/RS485 seinalearen irteera estekak iragazkia prentsa kontrol automatikoa elikadura-fluxua doitzeko eta mintza presioa modu adimentsuan estutuz. Tutuen diametroa, neurketa-barrutia eta leherketa-frogaren kalifikazioa pertsonalizatzen ditugu eraiki ezazu begizta itxiko ureztatzeko sistema automatiko osoa, inprimaketa kimikoarekin eta tindaketa-mintza-iragazkiarekin bat datorrena.

Oinarrizko produktuaren ezaugarriak

1. Altzairu herdoilgaitzezko hodi-egitura integratua Tutu-gorputz eta osagai guztiak Stainless Steel Inline-ren sentsore Hodi-minda kontzentrazio-neurgailua Iragazki-prentsa euskarrirako kanalizazio-sistemarako SUS316L altzairu herdoilgaitza hartu, aurre egin Inprimatzeko tindagaien azido, alkali eta gatz korrosioa, epe luzerako euskarri korrosiboaren pean herdoilaren kalteak saihestu.

2. Ultrasoinu ez-nuklearra neurtzeko teknologia Iturri erradioaktiborik ez, tailerreko ekoizpenerako segurua; burbuilaren aurkakoa eta zuntz aurkako interferentziaren diseinua, zuntz handiko inprimaketa-lohia eta minda kimiko fina egokitu, neurketa egonkorra hodiak sartutako airearekin ere.

3. Zuzeneko brida kanalizazioaren instalazioa Inline tubular diseinua zuzenean konektatzen da iragazki-prentsa elikatzeko kanalizazioan Saihesbide eraldaketarik gabe, aurreztu lehendik dagoen iragazki-prentsa tailerrerako kostu zibilak eta kanalizazioak aldatzeko.

4. Lotura automatikoa iragazkia-prentsa PLC-rekin Denbora errealeko kontzentrazio-seinalearen irteera-iragazkia-prentsa kontrolatzeko sistema lotzen du; minda-kontzentrazioa ezarritako atalasea gainditzen duenean, sistemak automatikoki murrizten du elikadura ponparen abiadura edo mintza luzatzen du iragazki pastelaren hezetasuna egonkortzeko denbora estutuz.

5. Atxikimenduaren aurkako barne-hodi autogarbitzailea Barne-hodi leundutako gainazal koloratzaileen pigmentua eta lohi finak atxikitzea eragozten du, eskuzko garbiketa maiztasuna murriztu.

6. Seinale anitzeko irteera eta pantaila adimenduna Tokiko LCD denbora errealeko kontzentrazio pantaila + 4 ~ 20mA analogikoa + aukerako RS485 Modbus komunikazioa, urruneko hodeiko datuen bilketa eta produkzio-erregistroen esportazioa onartzen du.

Parametro Teknikoen Zehaztapena

Lan-printzipioa

1. Oinarrizko Neurketaren Printzipioa

Kontzentrazio-neurgailuak ultrasoinuen lineako detekzio-printzipio aurreratua hartzen du. Minda hodietatik igarotzen denean Altzairu herdoilgaitzezko lineako minda tubularraren neurketa-gorputza Iragazki-prentsa euskarrirako kanalizaziorako Sistema, ultrasoinu-uhinak medio likido bidez transmititzen dira. Tresnak denbora errealeko eduki solidoa kalkulatzen du eta minda-kontzentrazioa tindagaiaren barruan esekitako partikula solidoek eragindako soinuaren abiadura arintzea detektatuz eta minda kimikoa.

2. Seinalearen Bihurketa eta Datuen Irteera

Zehaztasun handiko sentsore txip integratuak bildutako ultrasoinu-seinaleak kontzentrazio datu digitaletan bihurtzen ditu. The gailuak 4-20mA edo RS485 seinale digital estandarrak ateratzen ditu eta denbora errealean kontzentrazio balioa igortzen du Inprimaketa Kimikoaren eta Tindaketa Mintza Iragazki Prentsa PLC armairua.

3. Begizta itxiko Kontrol automatikoa Iragazki Prentsa Sistemarekin

Aurrez ezarritako goiko eta beheko kontzentrazio-atalaseen arabera, iragazki-prentsa kontrolatzeko sistema automatikoki doitzen da elikatzeko ponparen maiztasuna eta elikadura-fluxua: murriztea elikadura-tasa minda lodiegia denean iragazkien plaka isuririk ez izateko; handitu elikadura-bolumena minda meheegia denean, ekoizpen-eraginkortasuna hobetzeko. Bitartean, sistema optimizatzen da mintza estutzeko denbora azken iragazkia tarta hezetasuna egonkortzeko.

4. Interferentziaren aurkako diseinu osagarriaren printzipioa

Ispilu leundutako barne-hodiak lohiaren atxikimendua eta burbuilen atxikimendua murrizten ditu. Algoritmo integratua automatikoki ezabatzen da Inprimaketa-lohietan dauden mikro aire-burbuilen eta ehun-zuntz laburren interferentziak egonkortasuna bermatzeko zehaztasuna neurtzeko.

5. Datuen bistaratzea eta urruneko kargatzea

Lekuko LCD pantailak berehalako kontzentrazio datuak bistaratzen ditu zuzenean; hautazko hodeiko transmisio-moduluaren igoerak kontzentrazio-erregistro historikoak, produkzio-datuen estatistikak eta ondorengo formula optimizatzea erraztuz lohiak deshidratatzea.

Funtzionamendu-neurriak

1. Aurre-instalazioa eta martxan jartzeko aholkuak

(1) Garbitu hodiaren barne-hondakinak, kotoi-zuntzak eta pikor solidoak instalatu aurretik, neurketa blokeatzea saihesteko hodia.

(2) Osatu zero kalibrazioa ur garbiarekin instalatu ondoren; kontzentrazioaren goiko/beheko muga-parametroak ezarri iragazki-prentsa lotura kontrolatzeko tokiko lohiak bat etortzea.

(3) Instalatu neurgailua hodi zuzen horizontalean; saihestu ukondoa, ponparen irteera eta bat-bateko hodiaren hedapena fluxu nahasiaren interferentzia murrizteko posizioa.

2. Eguneroko Korrikaren Kudeaketa

(1)Ez egin hodi hutsik euskarririk gabe; moztu energia kanalizazioa hustu egiten bada datuen desbideratze anormala saihesteko.

(2) Mantendu elikadura-presio egonkorra, saihestu detekzio-zehaztasuna eragingo duen emari-abiaduraren gorakada handia.

(3) Egiaztatu denbora errealeko pantaila eta PLCren feedback seinalea txanda bakoitzean; gelditu ikuskatzeko datuak anormalki aldatzen badira.

3. Ohiko Mantentze-arauak

(1) Garbitu barruko hodia ur garbiarekin egunero itzali ondoren atxikitako pigmentua eta lohi likatsuak kentzeko.

(2) Hartu eskuzko laginketa laborategiko konparaketa 30 egunetik behin, birkalibratu tresna neurketaren zehaztasuna bermatzeko.

(3) Egiaztatu kableen estankotasuna eta maskorraren zigilatzea hilero; ordezkatu zahartutako zigilatzeko piezak garaiz tailer korrosiboetarako.

4. Ingurumenaren Babes Berezia

(1) Azido eta koloratzaile alkaliko lohien lan-egoera sendoetarako, saihestu produktu kimiko kontzentratuak zuzenean isurtzea. ekipamenduaren gorputza.

(2) Kanpoan instalatutako unitateek kontrol-kutxa mantentzen dute epe luzerako euria bustitzetik urrun; leherketa-frogaren bertsioa ez da irekiko karkasa elektrikoa gas sukoiaren ingurunean.

5. Epe luzeko Itzaltzearen Kudeaketa

15 egun baino gehiagoko funtzionamendua gelditzen bada, garbitu hodiaren barruko hondar lohiak, mantendu barrunbea lehorra eta itxi hoditeria. bi muturrak.

Pertsonalizazio eta Ekoizpen Prozesua

1. urratsa: tokiko lan-baldintzen komunikazioa eta parametro teknikoen berrespena

Gure ingeniari teknikoek eremu osoko parametroak biltzen dituzte Inprimaketa Kimikoa eta Tindaketa Mintza hornitzen duten bezeroengandik Iragazki-prentsa, hodiaren diametro nominala, minda pH balioa, zuntz edukia, lan-tenperatura, kanalizazioa barne. presioa, benetako kontzentrazioen gorabeherak, PLC lotura-eskakizuna eta tailerreko leherketa-froga eskaria Altzairu herdoilgaitzezko hodi-minda kontzentrazio-neurgailua Iragazki-prentsa euskarrirako kanalizazio-sistemarako. Berretsi Hezetutako materiala (SUS316L/Hastelloy/Titanium), neurketa-eremua, seinalearen irteera modua (4-20mA/RS485), akabera pertsonalizatua eskema teknikoa eta aipamen formala datuak aztertu ondoren.

2. urratsa: CFD Flow Field Simulation + CAD Egiturazko Optimizazio Diseinua

I+G taldeak CFD fluidoen simulazio softwarea hartzen du barruko hodi radian, ultrasoinu sentsoreen instalazioa optimizatzeko Iragazki-prentsarako minda tubular-kontzentrazio-neurgailuaren posizioa eta fluxu kanalaren diseinua Pipeline sistemari euskarria, ezabatu minda turbulentziak, zuntz harilkatzeak eta aireak eragindako neurketa-interferentziak. burbuila. Osatu ekoizpen-planoak, osagaien BOM eta lotura-parametroen orria barne teknikoaren ondoren auditoria.

3. urratsa: Lehengaien Erosketa eta Sarrerako Ikuskapena

Erosi ziurtatutako altzairu herdoilgaitzezko hodi hutsa, aleazio-materiala, ultrasoinu-sentsore modulua, transmisore industriala eta kontzentrazio-neurgailurako osagarri elektronikoak. Urpeko metalezko lehengai guztiak azido-basearen murgiltzetik pasatzen dira korrosioaren aurkako proba; osagai elektronikoek tenperatura altuko-beheko zahartze-baheketa osatu dute biltegiratu aurretik, baztertu kualifikaziorik gabeko lehengaiak zuzenean.

4. urratsa: CNC doitasuneko mekanizazioa eta korrosioaren aurkako gainazalaren tratamendua

1.Adopt CNC laser ebaketa, soldadura automatikorik gabeko soldadura eta doitasun inflexio tubular gorputz nagusirako;

2.SUS316L estandarrak hodiaren barruko hormak ispilu leuntzea egiten du itsaspenaren aurkako; Hastelloy/Titanium pertsonalizatua piezek desugertze-pasibazioa amaitzen dute, azido eta alkalinoen korrosioarekiko erresistentzia hobetzeko, inprimatzeko koloratzaileen lohiak egokituz ingurumena;

3.Outer babesa shell die-casting + korrosioaren aurkako pintura ihinztatzeko prozesatzen da.

5. urratsa: Sentsoreen muntaketa, zirkuitu kableatua eta programaren aurre-ezarpena

Langile profesionalek ultrasoinu-sentsore-zundak finkatzen dituzte gorputz tubularraren barruan muntaketa zehaztapenei jarraituz; muntatu transmisorea, pantaila-modulua eta kableatu terminala. Programaren aurreko kontzentrazioa goiko/beheko muga, iragazki-prentsa-lotura irteera-parametroa eta interferentziaren aurkako algoritmoa bezeroaren lohiaren funtzioaren arabera tailerrean, amaitu barne zirkuituaren arazketa.

6. urratsa: simulatutako inprimaketa minda karga fabrikako proba (Core QC Link)

Amaitutako kontzentrazio-neurgailu bakoitzak 48 orduko simulazio-proba etengabea egiten du autoprestatutako zuntz handiko azido-alkali koloreko lohi-likidoarekin. Proba neurketa zehaztasuna, burbuila eta zuntzaren aurkako interferentziaren errendimendua, seinalearen irteerako egonkortasuna eta loturaren erantzuna iragazki prentsa PLC; egokitu barne algoritmoa probaren datuek tolerantzia-tartea gainditzen badute.

Step7: Amaitutako produktuaren kalitatearen ikuskapen integrala

Berriro ikuskatu dimentsioko tolerantzia, babes-maila (IP65/IP67/EX leherketa-froga), zigilatzeko errendimendua eta osoa makinen lan-egoera; igor ezazu fabrikako ikuskapen-txostena biltegiratu aurretik proba datuekin. %5 ausazko laginketa bakoitzeko lotea berriro egiaztatzeko lotearen koherentzia bermatzeko.

8. urratsa: Hezetasunaren aurkako esportazioa eta bidalketa

Estali barruko tutua eta metalezko piezak herdoilaren aurkako koipearekin, bildu nukleoaren osagaiak plastikozko film iragazgaitzarekin; paketea multzo osoa ekipamendua, ordezko zigiluak, instalazioaren marrazkia eta funtzionamendu eskuliburua esportatzeko kontratxapatuen kaxan saihesteko Itsasoko uraren hezetasuna eta talkaren kalteak distantzia luzeko itsas garraioan atzerriko iragazki-prentsa proiektuetarako.

9. urratsa: Salmenta osteko Instalaziorako Gida eta Tokiko Abian jartzeko Zerbitzua

Urruneko bideo-instalaziorako orientabidea eta parametroen kalibrazio zerbitzua eskaintzea; multzo osoko iragazkien eskaera handirako prentsa + kontzentrazio-neurgailuaren proiektua, antolatu teknikari profesionalak bezeroaren inprimaketa eta tindaketa tailerrera Altzairu herdoilgaitzezko lineako hodi-minda-kontzentrazio-neurgailuaren instalazioaren arazketarako, Iragazki-prentsarako Pipeline sistemari euskarria, amaitu lerro osoko begizta itxiko lotura proba inprimaketa kimikoarekin eta tindaketa-mintzarekin Iragazki Prentsa eta trebatu operadoreak egunero kalibratzeko eta mantentzeko. Inplementatu 1 urteko makinaren berme osoa eta bizitza osorako kostu-prezio ordezko piezak hornitzeko zerbitzua.

Produktuen konparaketa eta lehiakideak

Bat datozen euskarri-ekipoak

1. Core Matching Host: Inprimaketa Kimikoa eta Tindaketa Mintza Iragazki Prentsa

Kontzentrazio-neurgailua iragazki-prentsa elikatzeko kanalizazioan muntatzen da zuzenean, denbora errealeko minda transmititzen du kontzentrazio-seinalea iragazteko prentsa PLC armairua. Iragazki-prentsa automatikoki doitzen du elikadura-abiadura, jarioa iraupena eta mintza estutzeko presioa kontzentrazio datuen arabera, azken iragazkia pastelaren hezetasuna egonkortzen du % 55 ~ % 70 artean, gainezka-ihesak eta iragazkien oihalen buxadura murrizten ditu lohiaren dentsitate ez-koherenteak eragindakoa.

2. Maiztasun aldakorreko minda elikatzeko ponpa

Kontzentrazio-neurgailuarekin lotuta 4 ~ 20mA seinalearen bidez; sartzen diren lohiak gehiegi kontzentratzen direnean, ponpa murrizten da funtzionamendu-maiztasuna elikadura moteltzeko; minda meheegia izateko, ponpa abiadura handitzen da elikadura bolumena igotzeko. Konturatu begizta itxiko elikadura automatikoa eta saihestu eskuzko ponpa maiz doitzea.

3. Flokulatzaileak dosifikatzeko sistema automatikoa

Kontzentrazio-datuek sendagaien gehiketa automatikoa gidatzen dute: kontzentrazio handiko lohiek flokulatzailearen dosia handitzen dute automatikoki, kontzentrazio baxuko likido gordinak elikadura kimikoen kantitatea mozten du, % 18 ~ % 28 koagulatzailearen kostua aurrezten du eta saihesten du. gehiegizko hondakin kimikoak.

4. Hondakin-uren tankearen nahasgailua

Lohiak biltegiratzeko deposituaren aurrean instalatuta, lohiak guztiz homogeneizatuta eta kontzentrazio uniformea edukitzeko, sartu aurretik elikadura-hodiak, kontzentrazio-neurgailuaren neurketari eragiten dion kontzentrazio-fluktuazio nabarmena murrizten du zehaztasuna eta iragazki-prentsa martxan egonkortasuna.

5. PLC adimenduna kontrolatzeko kabinete zentrala

Bildu kontzentrazio-datuak, iragazi prentsaren exekuzio-parametroak, ponparen funtzionamendu-egoera sinkronoki; konturatu Prozesu osoko lohiak egokitzeko, elikatzeko eta iragazki-prentsaren kontrol automatikoa, datu historikoak onartzen ditu. biltegiratzea eta urruneko hodeiko egiaztapena RS485 komunikazioaren bidez.

6. Neurketa-tresna osagarriak (aukerakoa)

Lineako pH monitorea: monitoreatu inprimatzeko koloratzaileen hondakin-uren azido-basearen gorabeherak, lotu kontzentrazio datuak doitzeko iragazki plaka korrosioaren aurkako konfigurazioa eta sendagaiaren formula;

Hodietako fluxu-neurgailu elektromagnetikoa: elkarlana kontzentrazio-neurgailuarekin denbora errealean lohi lehor osoa kalkulatzeko ekoizpen-estatistiketarako pisua.

7. Minda garraiatzailea eta iragazkia pastela isurtzeko garraiatzailea

Kontzentrazioz kontrolatutako elikadura egonkorrak iragazki-opilak osatzeko koherentzia hobetzen du; uniforme lehor iragazki pastela gehiago da Lohiak automatikoki garraiatzeko eta kanpora botatzeko erosoa.

Produktuen Ziurtagiria

Altzairu herdoilgaitzezko lineako minda tubularren kontzentrazio-neurgailu guztiak CE ziurtagiria lortu du, EBrekin bat datorrena Segurtasun elektrikoaren eta bateragarritasun elektromagnetikoko estandarrak, Europako merkatuan zirkulatzeko eskubidea dutenak.

Produktuek ISO kalitatea kudeatzeko sistemaren ziurtagiri garrantzitsua gainditzen dute, ekoizpen-fluxu osoa estandarizatu egiten da kalitatea kontrolatzeko zehaztapenak.

Bezeroaren aduana-adierazpenerako, proiektuen lizitaziorako eta ziurtagiri formal osoak eman daitezke hirugarrenen ikuskapena.
