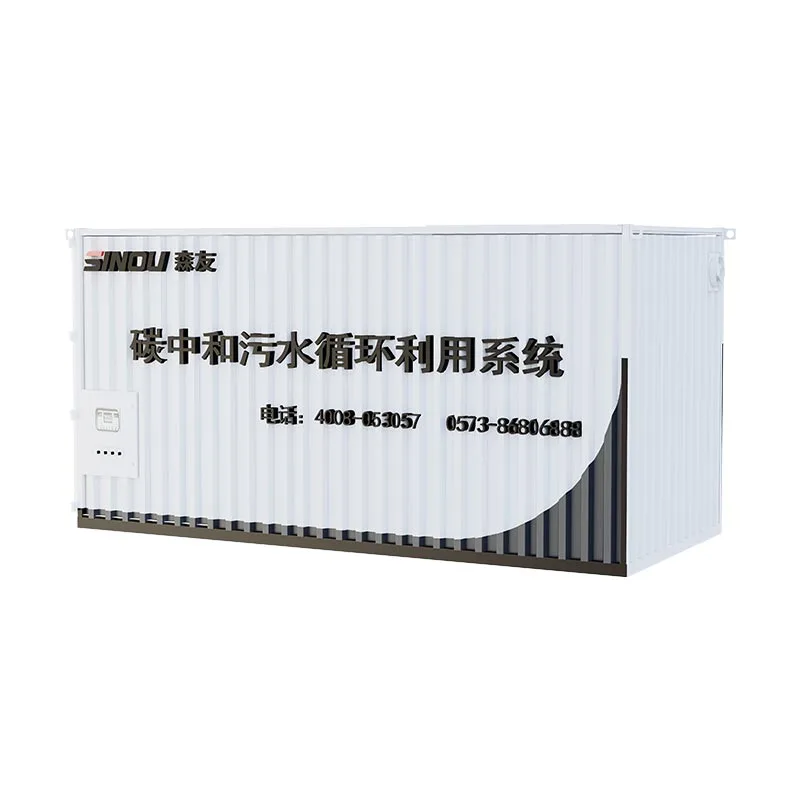

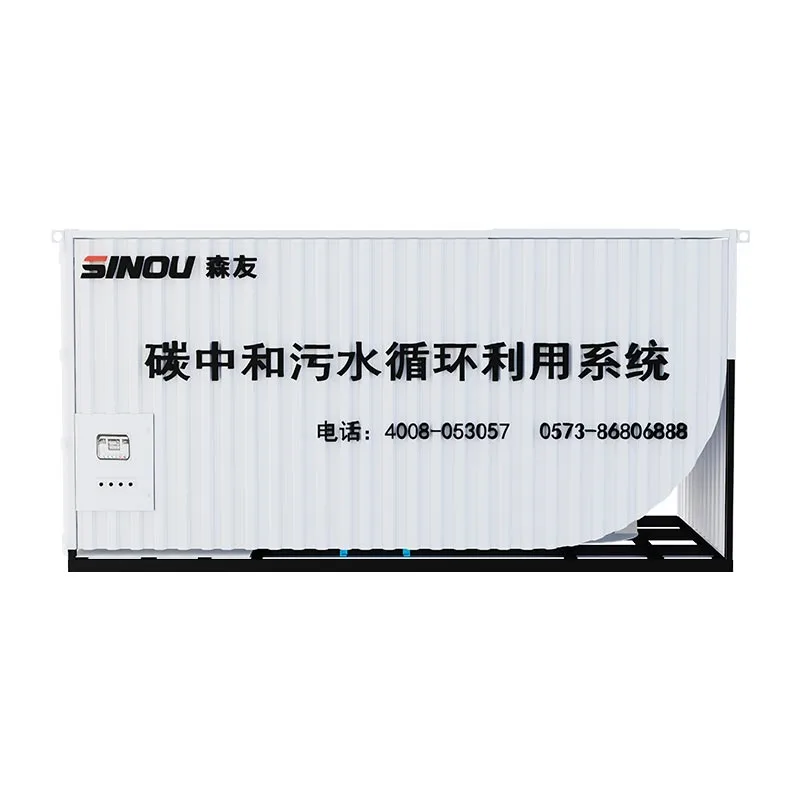

SINOU Karbonoaren Neutralitatea Hondakin-uren Tratamendu Sistema edukiontzidun neutralizazio eta birziklapen integratuko unitate bat da, hormigoizko lote-instalaziorako hondakin-ur alkalinoetarako neurrira egindakoa, Saudi lizitazioak eskatzen duen hondar-hondar-hormigoia berreskuratzeko eta birsortzeko sistema ezin hobeto onartzen duena.

Hormigoi plantako hondakin-urrek alkalinitate oso altua dute (pH gordina 12,5-13) eta basamortuko limo fina eseki astunak (50-100 μm harea ultrafina). Hondakin-uren sistema honek elikadura-mailako CO₂ likidoaren karbonazioaren neutralizazio-teknologia erabiltzen du, soda kaustikoen dosifikazio tradizionala ordezkatuz. Efluenteen pH-a 6,5-8,5 artean egonkortzen du produkzio zuzena berrerabiltzeko, bigarren mailako kutsadura kentzen du, limo-jarrerak arintzen ditu, ponpen blokeoa konpontzen du eta epe luzerako sistemaren erabilgarritasuna % 95etik gora igotzen du.

Ekipamendu osoa osaera

Patinetan muntatutako ura zirkulatzeko sistema osoa oinarrizko multzo hauek osatzen dute:

● CO₂ likidoa biltegiratzeko depositua eta lurrungailu-unitatea

● Presioa murrizteko eta gasa emateko zentrala elektrikoa

● Bi etapako kaskadako erreakzio erreaktorea

● Presio handiko plotoia elikatzeko ponpa multzoa

● PH lineako transmisorea eta denbora errealeko kontrol-zunda

● Radar maila-neurgailua igerilekuko likido-maila interblokeatzeko kontrolerako

● PLC+MCC kontrol automatikoko armairu elektronikoa, HMI ukipen-pantaila eta mugikorreko APP urruneko kontrola

● Presioaren segurtasuna kontrolatzeko sistema eta gas-likidoaren solenoide balbulak

● Solido-likido iragazki-prentsa / minda-iragazkia limoa deshidratatzeko

● Ur gordinaren depositua, trantsizio buffer depositua, ur garbia berrerabiltzeko depositua eta kanalizazio-esparrua

Lan-fluxua eta prozesuaren deskribapen osoa

1. urratsa: Ur gordinaren bilketa eta aurre-iragazkia

Basamortuko lohi oso finak dituzten hondakin-ur oso alkalinoak hormigoia berreskuratzeko lerrotik ur gordinaren depositura isurtzen dira. Floku handiak eta solido lodiak aurrez atzematen dira; limoz kargatutako hondakin-ur disolbagarriak erreakzio-modulura ponpatzen dira enboiaren elikadura-ponparen bidez.

2. urratsa: CO₂ atomizazioa eta bi faseko neutralizazioa

CO₂ likidoa CO2 gasean lurruntzen da, presioa erregulatuta eta bi etapako erreaktore itxian injektatzen da. Hondakin-ur alkalinoak dorrearen barruan atomizatuta daude eta CO₂ gasarekin guztiz nahasten dira: zementuaren eta basamortuko harearen kaltzio alkalino handiko hidroxidoak erreakzionatzen du kaltzio karbonato disolbaezina den limoa sortzeko, pH-a etengabe jaisten. Denbora errealeko PH zundek seinaleak itzultzen dituzte PLCra CO₂ gas-fluxua automatikoki doitzeko, pH zehatza egonkortzeko.

3. urratsa: Buffer Sedimentazioa eta Minda bereiztea

Neutralizatutako ura gainezka egiten da trantsizio-tangara; prezipitatutako karbonato-harea minda deposituaren hondoan hondoratzen da. Aldian behin, minda kontzentratua ponpatzen da solido-likido iragazki-prentsa-unitatera. Iragazki-opilak (harea eta karbonato-lohia mistoa) ureztatu egiten dira hondakin solidoak ezabatzeko; iragazkia ur gordinaren biltegira itzultzen da birprozesatzeko.

4. urratsa: azken leunketa eta ur garbia berrerabiltzea

Trantsizio depositutik argitutako ura gainditzailea ur garbiko igerilekura isurtzen da. Tratatutako urak hormigoiaren nahasketa berrerabiltzeko estandarrak betetzen ditu, nahasgailuen kamioiak garbitzera, agregatuak garbitzera eta loteka ekoizteko lerroetara itzultzen dira uraren %100eko zirkulazio itxia lortzeko.

5. urratsa: Interblokeoaren kontrol automatikoa

Radar-maila-neurgailuak igerileku guztietan likido-maila kontrolatzen du; PH transmisoreak, gasaren presio sentsoreak, ponpa martxan jartzeko seinaleak PLC sistemarekin elkarlokatzen dira ponparen abiadura, CO₂ fluxua eta minda isurtzeko zikloak automatikoki doitzeko. Eskuzko/automatikoki funtzionamendu bikoitzeko moduak eskuragarri daude, urruneko aplikazio mugikorren jarraipenarekin eta akatsen alarmarekin.

Oinarrizko abantaila teknikoak

(1) CO₂ neutralizazio zehatza, bigarren mailako kutsadura zero, eragiketa kostu baxua

Sodio hidroxidoa bezalako gehigarri kimiko alkalinorik gabe. CO₂ karbonazioak karbonato-hauspeita egonkorrak sortzen ditu, gehiegizko dosifikazioa saihesten du pH-aren gorabeherak, eta kimikoen kontsumoaren kostua murrizten du.

(2) 50-100μm-ko basamortuko harea finetarako limoaren aurkako diseinu espezializatua

Bi etapako erreaktoreak nahasketa nahasiarekin harea ultrafinak tankeen hormetan atxikitzea eragozten du; trantsizio deposituak limoaren aurkako beheko egitura inklinatua hartzen du + minda denboraz ponpatzeko zikloa.

(3) Blokeoaren aurkako babes osoa zirkulazio ponpen

Aurre-iragazki pantailak ponparen xurgatze-atakuen aurretik + maiztasun aldakorreko plunger-ponpa fluxu-pasabide handiekin; neutralizazio maluketak basamortuko hondar partikula txikiak biltzen ditu finka daitezkeen flocs handiagoetan, partikula finen urradura eta ponparen bultzatzaileen eta kanalizazioen ukondoen blokeoa murrizten du.

(4) Sistemaren erabilgarritasun handia ≥95% eskaintzaren arabera

Korrosioarekiko erresistentea den materialaren eraikuntza sendoa bustitako pieza guztientzat (alkaliaren aurkakoa, limoaren aurkako urradura); Minda isurtzeko auto-garbitze-ziklo automatizatuek eskuzko mantentze-maiztasuna nabarmen murrizten dute hondakin-uren sistema konbentzionalekin alderatuta. Zerbitzu-bizitza luzea geldialdi minimoarekin.

(5) Bat datorren manipulazio-ahalmen handia ezin hobeto egokitzen da proiektuaren eskaera

Prozesatzeko ur-emaria estandarra 30–60 m³/h. Gas-fluxua 50-500 m³/h erregulagarria da 150 m³/h nahaste-instalazioko 3 multzotako hondakin-uren irteera gailurrari aurre egiteko.

(6) Erabat automatizatu gabeko funtzionamendua

PLC+HMI kontrol lokala + APP mugikorra urruneko denbora errealeko monitorizazioa, akatsen autodiagnostikoa eta alarma.

(7) Kontenedoredun irristaketa integratua

Aurrez muntatutako edukiontzien marko trinkoa. in situ instalazio azkarra, fundazio zibilen aldaketa konplexurik gabe.

Parametro Teknikoen Taula Ofiziala

Lankidetza bat etortzea Agregatua berreskuratzeko sistemarekin

Karbono-neutraltasuneko hondakin-uren unitate honek zirkulazio itxiko baliabideak birsortzeko lerro osoa osatzen du gurekinHormigoiaren berreskuratzaile birakaria / Hormigoiaren berreskuratzaile bibratiboa:

● Hondar-legar bereizleetatik isurtzen diren hondakin-urak neutralizazio-sistema honen ur gordinaren biltegira zuzenean elikatzen dira;

● Neutralizazio-sedimentuan harrapatutako basamortuko 50-100μm-ko harea ultrafina partzialki berreskuragarria da agregazio-biltegietara; gehiegizko lohiak iragazki-prentsa egiten dira kostu baxuko hondakin solidoak ezabatzeko, hondakinen bolumena gutxituz;

● Erabat birziklatutako ur garbiak itzultzen dira nahasgailuen kamioiak garbitzera, garbigailuak garbitzera eta hormigoizko loteetara elikatzeko, ur gezako erosketa-kontsumoa eta ingurumen-isurketa tasak murriztuz;

● MCC zentralaren kontrol-kabinete bateratuak hasiera-gelditze-interblokeo sinkronoa lortzen du agregatua berreskuratzeko ostalariaren eta hondakin-uren tratamendu-sistemaren artean, linea osoko funtzionamendu automatiko koordinaturako.

Mantentze-lanak eta kalitate-bermeak betetzea

● Bermearen epea:Gutxieneko 3 urteko ekipamenduaren bermea, onarpena amaitzen denetik, lizitazio-berme arauekin bat datozenak.

● 2 urteko ordezko piezen paketea:Gomendatutako ordezko piezen zerrenda osoa hornitzen dugu, bi urte osoko etengabeko funtzionamendua hartzen duena, unitateko prezio formalekin eta Saudi Arabiara ordezko bidaltzeko epea baieztatuta.

● Salmenta osteko zerbitzua:Atzerriko ingeniariak instalatzeko orientabideak, ekipamendu osoa martxan jartzea, operadoreen trebakuntza programa praktikoak, gunearen abiarazterako bidalitako laguntza teknikoko langile dedikatua.

● HCC Gulf Region proiektuaren ibilbidea:Saudi Arabiako eta GCCko beste estatu batzuetarako erreferentzia-kasu autentifikatuak eskaintzen ditugu basamortuko hareazko hormigoi plantako hondakin-uren neutralizazio eta birziklapen instalazioekin, tokiko industriaren esperientziarako lizitazioaren ebaluazioaren puntuazioa areagotzeko.

Produktuaren ezaugarri aipagarrienak

● Karbono dioxidoaren neutralizazio eraginkorra uraren PH egonkortzeko

● Karbono gutxiko prozesu ekologikoa, bigarren mailako kutsadurarik gabe

● Urruneko kontrol adimendun sistema automatizatu osoa

● Teknologia industrializatu heldua, kalitate egonkorra bermatuta

● Urraduraren eta korrosioaren aurkako osagaien materialek zerbitzuaren iraupena luzatzen dute

● Sarrera kimiko baxua, epe luzerako plantaren funtzionamendu-gastua murrizten du

● Kontenedoredun diseinu modularra atzerritik garraiatzeko eta eremu azkar muntatzeko

Ohiko galderak

1.G.: Zer euskarrirekin funtziona dezake hondakin-uren sistema honek?

E: Karbonoaren neutraltasuneko hondakin-uren sistema hau independenteki garatzen du SINOUk, eta hormigoia birziklatzeko ekipoen serie osoarekin bat egiten du, hormigoi birakaria, hormigoi birakaria eta elikadura-zuloak barne. Begizta itxiko tratamendu-lerro osoa osatzen du, hormigoi-hondarrak eta hormigoi-zentraletako garbiketa-uretarako. Ekipamendu multzo osoak PLC kontrol zentrala bateratua hartzen du, lotura-eragiketa sinkronoa eta kudeaketa orokorra erraza eginez.

2.G.: Zein da sistemaren tratamendu-gaitasun aplikagarria? Nahaste-planta handien baldintzak bete ditzake?

E: Gure hondakin-uren sistema estandarrak 30 m³/h-tik 60 m³/h bitarteko prozesatzeko ahalmena du, eta horrek guztiz asetzen du ekoizpen-lerro anitz dituzten hormigoizko lote-planta handien ura tratatzeko eskaria. Emariaren diseinu pertsonalizatua ere onartzen dugu eguneroko hondakin-uren irteera errealaren arabera, landareen eskala desberdinekin bat etortzeko.

3.G.: Zein da ekipamenduaren elikadura-hornidura estandarra?

A: Sistema 3-faseko, 380V, 60Hz elikadurarako diseinatuta dago, Saudi Arabian eta Golkoko beste eskualde batzuetan erabili ohi den sorgailu sinkronoko hornidurarekin guztiz bateragarria dena. Osagai elektrikoak sorgailuen tentsio ezegonkorrako optimizatu dira, funtzionamendu egonkorra bermatzeko.

4.G.: Nola tratatzen ditu sistemak 100μm-tik beherako partikula finak basamortuko hareetan?

E: etapa anitzeko iragazketa, koagulazioa eta grabitatearen sedimentazio prozesu konbinatua hartzen dugu. Lehenik eta behin, geruza anitzeko doitasun-iragazki-pantailek harea fin gehienak atzematen dituzte; ondoren, nahaste-ekipoak hondakin-urak koagulatzailearekin nahasten ditu sakabanatutako mikropartikulak floku handietan biltzeko.

Sedimentazio depositu horizontalean sedimentazio naturalaren ondoren, hondar-partikula txikiak ponparen aurrealdeko iragazkiak harrapatzen ditu. Azkenik, harea fina duten lohi guztiak iragazki-prentara garraiatzen dira ureztatzeko sakonera, eta 100μm-tik beherako partikulak isuririk gabe botatzen dira.

Q5: Zergatik ez ditu soluzioak hidrozikloia eta hodi inklinatuen sedimentazio depositua hartzen?

A: Basamortuko harea finaren benetako lan-baldintzekin eta SINOUren ibilbide tekniko helduarekin batera, hidrozikloia eta hodi inklinatutako egiturak bertan behera uzten ditugu. Bolumen handiko sedimentazio-tanga horizontala denbora osoko nahaste-gailuz hornituta dago, atxikipen hidraulikoaren denbora luzatzen duena eta harea ultrafinaren likidazio nahikoa bermatzen duena.

Diseinu honek ekipamenduaren egitura sinplifikatzen du, hutsegite-puntuak eta eguneroko mantentze-lanaren karga murrizten ditu eta epe luzerako etengabeko funtzionamendurako egokia da basamortuko ingurune gogorretan.

6.G.: Zer neurri hartzen dira depositu eta igerilekuen barruan sedimentu metaketa saihesteko?

A: Sedimentuen aurkako neurri anitz hartzen ditugu. Ur depositu guztiek kono-beheko egitura inklinatua hartzen dute izkinarik gabeko izkinarik gabe, eta barruko horma itsasten aurkako eta higadura erresistentea duen estalduraz estalita dago. Depositu bakoitzak nahaste-gailu dedikatuz hornituta daude ur-gorputza etengabe isurtzen jarraitzeko.

Bitartean, sistemak lokatz-maila likidoen monitoreak eta lokatza deskargatzeko balbula automatikoekin hornituta dago, eta lohiak iragazki-prentara isurtzen dituzte aldizka. Funtsean, epe luzerako sedimentuen metaketa eta trinkotzea saihesten ditu.

7.G.: Nola konpondu harea fin kopuru handi batek eragindako ur ponpen blokeo-arazoa?

E: babes-neurri anitz daude ponparen blokeoaren aurkako babeserako. Lehenik eta behin, etapa anitzeko iragazkiak instalatzen dira ponparen sarreran hainbat produktu eta lokatz aglomeratua blokeatzeko.

Bigarrenik, SINOU-k garatutako zeramikazko ponpa hidraulikoa erabiltzen dugu, fluxu-pasabide handiekin eta urraduraren aurkako errendimendu bikainarekin, partikula finek itsatsi ez dena.

Horrez gain, nahaste-gailua aldez aurretik martxan jarriko da ponpa hondoko sedimentua irabiatzen hasi baino lehen, lokatz xurgapena eta blokeoa saihestuz. Sistemak gainkarga eta geldialdi babesa ere badu makina automatikoki gelditzeko baldintza anormalen kasuan.

8.G.: hondar finak higadura larria eragingo al du kanalizazioan eta ekipoetan?

A: Ur zikinekin eta harea finarekin kontaktuan dauden fluxua igarotzen duten pieza guztiak higadura-erresistentzia handiko materialez eginda daude. Hodien eta tankeen barruko horma urraduraren aurkako estaldurarekin tratatzen da.

Aurrez iragazteko prozesuarekin konbinatuta, uretan dagoen harea finaren edukia asko murrizten da, eta horrek sistema osoaren higadura-tasa eraginkortasunez murrizten du eta zerbitzu-bizitza luzatzen du.

9.G.: Beharrezkoa al da ekipamendu multzo osorako nahaste-sistemak hornitzea? Zeintzuk dira haien funtzioak?

A: Nahaste-sistemak tanke eta igerileku guztien konfigurazio estandarrak dira. Ura biltzeko deposituko eta kontzentrazio deposituko irabiagailuek harea finak finkatzea eta trinkotzea eragozten dute; Erreakzio-tangako irabiagailuek karbono dioxidoa, koagulatzailea eta hondakin-uren nahasketa osoa bermatzen dute, neutralizazio eta flokulazio efektua bermatzeko.

Nahaste-gailu guztiak ponpekin eta lokatz deskarga-balbulekin elkarlotuta daude funtzionamendu guztiz automatikoa lortzeko.

Q10: Zergatik aukeratu iragazkia lohiak tratatzeko? Zeintzuk dira abantailak?

A: Iragazki-prentsa terminaleko lohiak ezabatzeko oinarrizko ekipamendua da. Kontzentrazio handiko lokatza harea ultrafina duen lokatza lehorreko pasteletan estutu dezake, solido-likidoen bereizketa sakona eginez. Iragazkia aurrealdeko igerilekura itzultzen da birziklatzeko, zero ur zikinen isurketa lortuz.

Iragazki-prentsa guztiz automatikoak arretarik gabeko funtzionamendua onartzen du, lohiak prozesatzeko ahalmen handiarekin eta errendimendu egonkorrarekin, hau da, nahaste-plantak etengabe ekoizteko aukera egokiena.

11.G.: Zer teknologia erabiltzen da hondakin-uren pH-a neutralizatzeko? Ba al dago bigarren mailako kutsadura?

A: Sistema honek karbono dioxidoa neutralizatzeko teknologia hartzen du, hau da, gure karbono neutraltasunerako soluzio nagusia. Zementuzko hondakin-uren substantzia alkalinoek CO₂arekin erreakzionatzen dute ura eta karbonato-sedimentu kaltegarriak sortzeko.

Prozesu osoan ez da sosa kaustikorik eta beste agente kimikorik gehitzen, beraz, ez dago bigarren mailako kutsadurarik, Golkoko eskualdeko tokiko ingurumena babesteko arauak betetzen dituena.

12.G.: Zein da birziklatutako uraren pH-tartea? Berrerabili al daiteke hormigoia ekoizteko?

A: Nahaste-landareetako hondakin-ur alkalino gordinak 12,5 ~ 13 pH-ko balioa du. CO₂ neutralizatzeko tratamenduaren ondoren, isuriaren pH-a 6,5 ​​eta 8,5 artean egonkorki kontrolatzen da.

Birziklatutako urak guztiz betetzen ditu hormigoizko loteen eta nahastaileen kamioien garbiketarako uraren kalitate estandarrak, eta zuzenean berrerabili daiteke ekoizpen-loturan.

13.G.: Zein da hondakin-uren sistemaren eguneroko mantentze-lana? Zaila al da mantentzea?

A: Mantentze-lan orokorra erraza da. Eguneroko lanak, batez ere, ponpen eta irabiagailuen funtzionamendu-egoera ikuskatzea, iragazki-pantailak egiaztatzea eta atzeko garbiketa egitea eta likido-maila eta pH-aren datuak behatzea dira.

Asteko eta hileroko mantentze-lanak lubrifikazioan, tresnen kalibrazioan eta torlojuen finkapenean oinarritzen dira. Mantentze-lan hierarkiko osoa egin dugu, eta eragiketa eta mantentze-lanetako langileak azkar has daitezke lanbide-prestakuntzaren ondoren.

14.G.: Zein da ekipoaren mantentze-ziklo gomendatua?

A: Bost mailako mantentze-kudeaketa onartzen dugu: eguneroko ikuskapena, asteko ohiko mantentze-lanak, hileroko berriztapen partziala, hiruhileko osagaien ikuskapena eta urteko sistema osoaren berrikuspena. Higadura-piezek, hala nola iragazki-pantailak, iragazkiak, ponpa-zigiluak eta nahaste-palek ordezkapen-ziklo argiak dituzte, eta horrek ekipamenduaren funtzionamendu-tasa orokorra %95etik gorako eraginkortasunez berma dezake.

Q15: Zein da ekipoaren berme-aldia? Zer laguntza eman daiteke salmenta osteko?

A: Hondakin-uren sistema multzo osoak 3 urteko berme osoa du. Atzerrian instalatzeko orientazioa, ekipoak martxan jartzea eta operadore profesionalen prestakuntza eskaintzen ditugu. Bi urteko funtzionamendurako ordezko piezen zerrenda osoa eskaintzen da ekipamenduarekin batera, eta ordezko piezen entrega azkarra bermatzen dugu Golkoko eskualdera.

16.G.: Sistemak konturatu al daiteke arretarik gabeko funtzionamendua?

A: Bai. Sistema osoak PLC + HMI kontrol adimenduna hartzen du, nahasketa, ura ponpatzeko, lokatza deskargatzeko eta iragazkiaren prentsaketa erabat automatikoarekin. Denbora errealeko urruneko monitorizazioa eta akatsen alarma onartzen ditu, 24 orduko etengabeko funtzionamenduaz arduratu gabe, eta horrek lan-kostuak asko aurrezten ditu lantegirako.

17.G.: Zein abantaila ditu sistema honek hondakin-uren tratamendurako ekipo tradizionalekin alderatuta?

E: Lehenik eta behin, basamortuko harea ultrafinearen min-puntuak ditu helburu, sedimentazio eta blokeoaren aurkako diseinu perfektuarekin eta ekipoen funtzionamendu-tasa handiagoarekin.

Bigarrenik, karbono dioxidoa neutralizatzeko teknologiak kostu kimikoak aurrezten ditu eta ingurumena errespetatzen du.

Hirugarrenik, ekipoen egitura sinplifikatu egiten da hidrozikloiak bezalako unitate erredundanterik gabe, beraz, hutsegite-tasa eta epe luzerako mantentze-kostua txikiagoak dira.

Horrez gain, diseinu trinkoa erosoa da garraiatzeko eta lekuan instalatzeko.
